一、概  述

        涡凹气浮机是我公司结合国外污水处理设备最新研制的新一代产品，具有技术含量高，投资省、运行费用低、操作简便、适应性强等特点。不仅可以用于城市污水处理，也可以用于造纸白水、中段废水的处理。涡凹气浮机在化学絮凝剂的帮助下，可大大降低废水中的SS（悬浮物）、COD（化学需氧量）、浊度，同时也可降低BOD(生物需氧量)，使废水达到二级排放标准，还能除去污水中的油脂、胶状物，显著降低BOD、COD、固体悬浮物等污染指标，并可明显改善水质颜色，处理后的水透明度高、呈清液状。涡凹气浮的特点：

       （1）涡凹气浮与溶气气浮相比，没有复杂的机器设备，不需要空压机、释放器、高压泵、压力容器等辅助设备，自动化程度高，无需专人看管，只需安排一兼职人员配药即可；与生化法相比，优势更加显著，因为生化法工艺复杂，设备多，而且微生物的驯化、培养、护理有一定的难度，需要较高水平的操作人员操作。

       （2）、涡凹气浮机设计简单，占地面积小，为系统配套的土建工程和附属设备少，处理相同负荷的污水，它的投资仅为溶气气浮的1/2，生化处理的1/10。

       （3）、传统观点以为物化比生化运行费用高，随着药剂生产量的增加，价格大幅度下降（现在PAC、PAM的价格比1999年降低40%左右，且仍有下降趋势），因此物化处理费用降了许多。生化处理电力消耗大，加之生化处理需几人专职看管，人工费用增加。综合测算，生化处理的运行费用大约是涡凹气浮法的2倍。再者，在停产期间生化池仍需曝气养菌，而气浮法可以完全停止运行，因此，涡凹气浮的运行费用大大低于生化法。涡凹气浮法与溶气气浮法相比，电耗节省70%以上。

       （4）、涡凹气浮产生的微气泡是溶气气浮的4倍，微气泡在曝气室呈螺旋状上浮（溶气气浮的微气泡是垂直上浮），分布均匀性好，可以与悬浮物充分接触吸附，因此分离效果好。溶气气浮释放器缝隙窄，容易堵塞，而涡凹气浮由于曝气机高速旋转（1440r/min），不发生堵塞，运行非常稳定。

二．工作原理及主要技术参数

1．工作原理

        SHF气浮机采用空气产生曝气，需处理的污水首先进入均衡池，并加入适当的絮凝剂，再自流至气浮机，气浮机利用气浮头的散气叶轮在水中高速旋转产生的真空，使空气吸入水中，空气上浮时产生大量微气泡，并带动悬浮物螺旋升至水面，空气中的氧气也随之溶入水中进行氧化反应。

        微气泡将悬浮物带至水面后，固体悬浮物便依靠这些气泡支承维持在水面上，泡沫呈辐射状扩散，推动泡沫层移动。浮在水面上的泡沫悬浮物被刮泥机连续地沿水面向前刮至污泥槽后自流或经螺旋输送机排出，然后可经污泥处理机或引入渗水储存池以备外运。净化后的清液进入溢流槽排出。

2．主要技术参数

三、主要结构

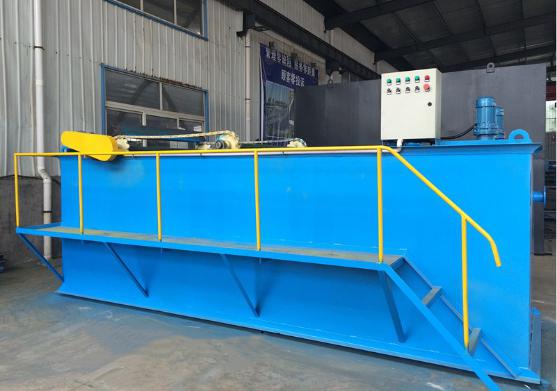

        SHF气浮机主要组成部分有：槽体、刮板装置、气浮头，配套电机（减速机）等。其特点是：安装操作方便，占地面积小，不需土建。

        无需配置压缩容器、空压机、循环泵等设备，气浮机本身消耗功率很低，从而大大降低了投资费用和运行成本。

四、涡凹式气浮机操作规程

1、加药配方、用量与加药位置

        聚合氯化铝按25 ~ 50/1000的比例搅拌溶解20分钟后，加入到絮凝反应池中，设计加药量按100mg/L（相当于每罐搅50公斤使用4-5小时）

聚炳稀酰胺按1/1000的比例搅拌溶解40分钟后，加入到气浮机进水口阀门处，加药量按10mg/L（相当于每罐搅1公斤使用4-5小时）

2、操作规程：

        2.1、开机前确保药物搅拌均匀，开启加药管阀门（约开启1/4），开启加药泵。

        2.2、初次开机开启气浮机供水水泵，待气浮室有水流出后开启曝气机，槽体水满后停机15分钟重新开机。

        2.3、观察气浮机出水情况，逐渐调节加药管阀门的大小找到最合适的加药比例。

        2.4、气浮机表面形成一层黑色泡沫后开启刮泥板电机（也可等泡沫形成很厚的污泥层再开启刮板电机）。

        2.5、停机后下次重新开机先放气浮机底部排污阀直至无污泥出现。
